[ND - 04] Router routing 설정 (Cisco)

Static Routing

• 관리자가 장비마다 경로를 직접 설정
• 네트워크 변화 시 관리자가 직접 관리해야하기 때문에 실시간 관리가 어려움
• 내부 Router 8~10대 이하의 환경에서 사용을 권장
• 전역 설정 모드에서 설정
• R1(config)#ip route <네트워크 명> <subnet mask> <경로>

     R1(config)#ip route 20.20.20.0 255.255.255.0 1.0.0.2

     R1(config)#do show ip route





Default Routing

• 하나의 네트워크에서 외부의 네트워크로 나가고 들어오는 경로가 오직 하나 뿐인 경우 설정
• (config)#ip route 0.0.0.0 0.0.0.0  <경로>

     R1(config)# ip route 0.0.0.0 0.0.0.0 1.0.0.1

     R1(config)# do show ip route



Dynamic Routing

• Router Protocol을 이용해 스스로 정보를 알아노느 방식
• 실시간 대응이 빠르나 주기적으로 정보 교환을 하기 때문에 부하가 심해질 수 있음



Dynamic Routing 설정 (OSPF)

1. Routing Process id 선택

• process id : OSPF를 다중으로 동작 시 각각의 OSPF를 구별하기 위한 식별 값

      R1(config)# router ospf <process id>





2. 교환할 network 정보 설정

• area id : 하나의 OSPF 안에서 영역을 구분하는 정보

     R1(config-router)# network <광고할 IP or Network> <Wildcard Mask> area <area id>





3. Routing Table 확인

• 설정 확인

     R1# show ip route (show ip route ospf)



실습 환경



목표

ospf 설정을 통해 네트워크 대역간 장비들이 모두 통신 가능하도록 실습



Routing 설정(OSPF)



1. R1 ospf 설정

R1(config)#router ospf 1

R1(config-router)#network 1.0.0.1 0.0.0.0 area 0

R1(config-router)# network 192.168.0.0 0.0.0.255 area 0

R1# show ip route







2. R2 ospf 설정

R2(config)#router ospf 1

R2(config-router)#network 1.0.0.2 0.0.0.0 area 0

R2(config-router)#network 192.168.1.0 0.0.0.255 area 0

R2# show ip route





연결 확인

1. R1(1.0.0.1)에서 R2(1.0.0.2) ping 확인

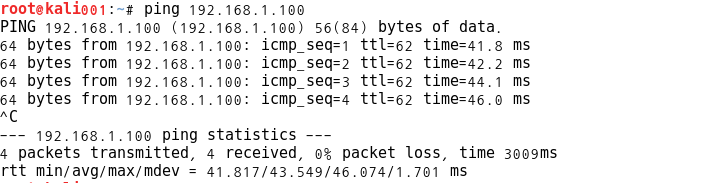

2. Kali(192.168.0.44)에서 Cent7(192.168.1.100) ping 확인

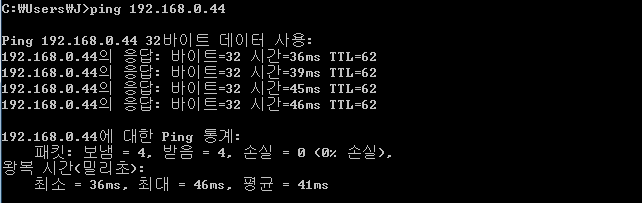

3. Win7(192.168.1.20)에서 Kali(192.168.0.44) ping 확인



4. Kali(192.168.0.44)에서 Cent7(192.168.1.100) traceroute(경로) 확인
